Hybride Set Serie
Hybride Set Walter (Lego PC2508)
De Lego PC2508 is een geavanceerde hybride set die speciaal is ontworpen om de prestaties van moderne verwarmings- en energiesystemen te optimaliseren. Deze set combineert hoogwaardige componenten zoals een afvoereenheid, een zonnepanelenomvormer, een buffervat, een vuilafscheider en een circulatiepomp om maximale efficiëntie en betrouwbaarheid te garanderen. Dankzij het modulaire ontwerp kan de set eenvoudig worden aangepast aan verschillende projectbehoeften, waardoor het geschikt is voor zowel nieuwbouw als renovatieprojecten. De Lego PC2508 biedt een flexibele, toekomstbestendige oplossing voor uiteenlopende HVAC- en energiesystemen.
Component 👁️ Hover voor afbeelding
|
Beschrijving |
|---|---|
| Growatt MIC 3300TL | De Growatt MIC 3300TL-X is een omvormer voor zonne-energie die is ontworpen om de door zonnepanelen opgewekte gelijkstroom om te zetten in wisselstroom voor gebruik in woningen en bedrijven. |
| EMAT Schneider | De EMAT Schneider groepenkast is een elektrische verdeler die wordt gebruikt om de stroom in een gebouw te beheren en te verdelen. |
| CVE-S ECO | De ventilatie-unit CVE-S ECO mechanisch af in de natte ruimtes; de keuken, het toilet en de badkamer. Natuurlijke verse luchttoevoer komt via raamroosters de woning binnen. |
| Vuilafscheider | De vuilafscheider verwijdert de onzuiverheden, voornamelijk zandkorrels en slib, die in de gesloten kringen van installaties circuleren en verzamelt deze in een ruime kamer, vanwaar ze kunnen worden afgevoerd, ook wanneer de installatie in bedrijf is. |
| Circulatiepomp | Hoogrendementpomp Wilo-Stratos PICO, elektronisch geregeld Natloper-circulatiepomp met schroefdraadaansluiting, & blokkeerstroombestendige synchroonmotor conform ECM. |
| Frame | Biedt structurele ondersteuning voor het veilig en netjes monteren en organiseren van alle componenten. |
| Buffervat | De Reflex Storatherm Heat Mini H 25slaat verwarmd water op om piekbelastingen te beheren en de werking van het systeem te stabiliseren. |

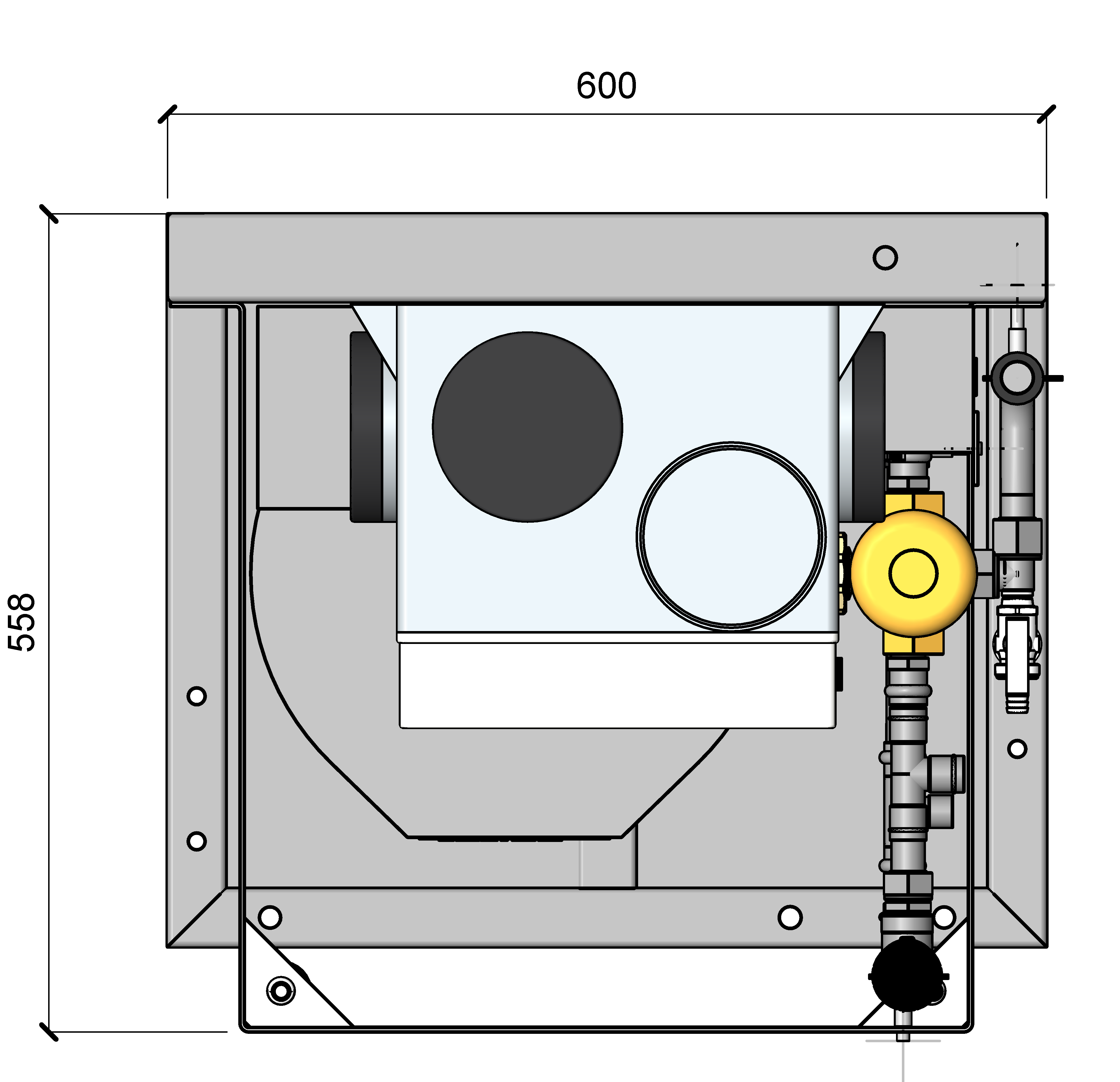

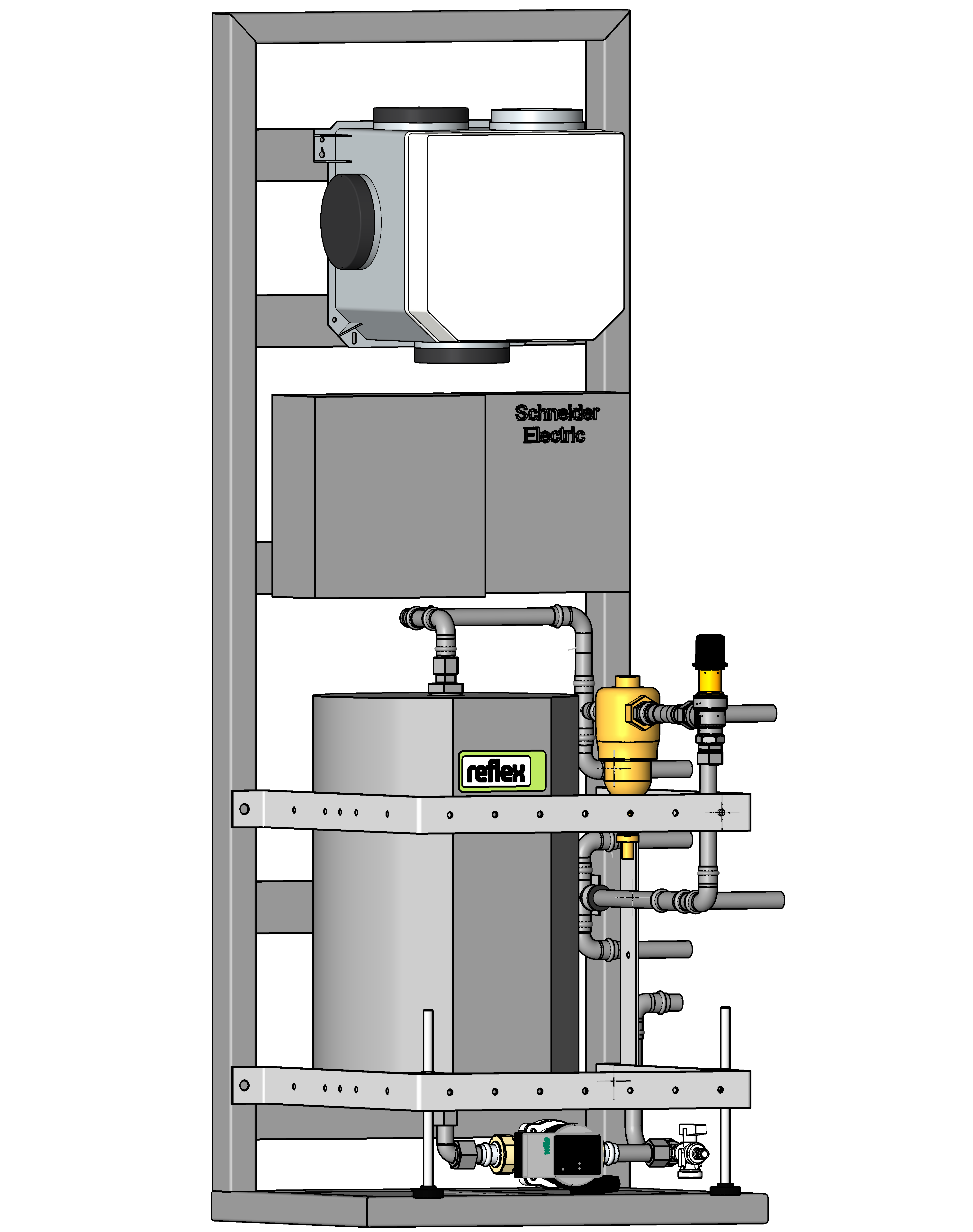

Afmetingen: 1640 x 600 x 558mm (Hoogte x Breedte x Diepte).Deze opstelling toont het frame met een afvoereenheid, een zonnepanelenomvormer, een buffervat, een vuilafscheider en een circulatiepomp. Het ontwerp zorgt voor een optimale waterzijdige balans en bescherming van het systeem tegen vuildeeltjes en luchtinsluitingen. Deze set biedt maximale efficiëntie en flexibiliteit en kan eenvoudig worden aangepast aan verschillende HVAC-toepassingen.

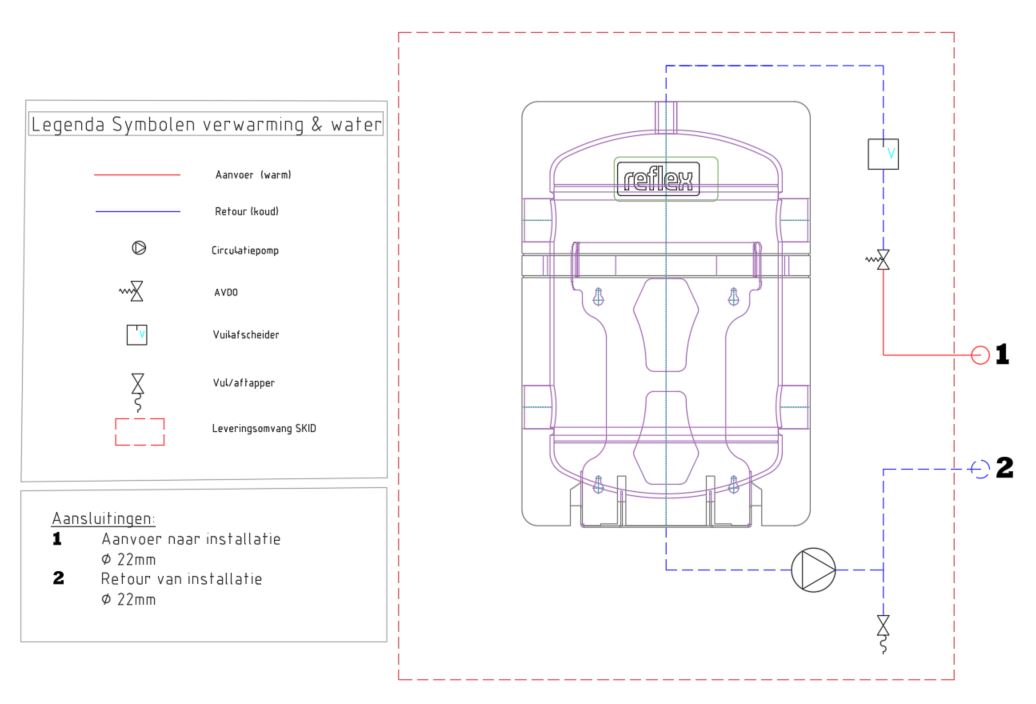

De bovenstaande afbeelding toont het principe-schema van deze set. Dit diagram geeft een overzicht van de werking van de verschillende componenten, zoals de buffer tank, warmtepomp, en de bijbehorende leidingen en filters. Het is bedoeld om de klant te helpen de functie en interactie van de onderdelen in het systeem beter te begrijpen.
