Beschrijving
Hybrid Set Series
De Hybrid Set Series is een innovatieve oplossing voor moderne verwarmingssystemen. Deze serie is ontworpen om zowel efficiëntie als flexibiliteit te bieden door het combineren van geavanceerde componenten, waaronder warmtepompen, bufferopslag en expansievaten. De sets zijn modulair en kunnen eenvoudig worden aangepast om te voldoen aan specifieke projectbehoeften, van kleinere toepassingen tot grotere installaties.
Met de Hybrid Set Series kunt u de functionaliteit van uw verwarmingssysteem optimaliseren, terwijl u de mogelijkheid behoudt om het systeem te schalen en aan te passen op basis van de vereisten van elk project. De sets zijn ontworpen voor zowel nieuwbouw als renovaties, en bieden een betrouwbare en duurzame oplossing voor diverse toepassingen in de verwarmings- en koeltechniek.
De sets zijn ontworpen om flexibel in te spelen op de specifieke behoeften van de klant. Ze bieden een stevige basisstructuur die dient als fundering, waarop verschillende onderdelen kunnen worden toegevoegd of verwijderd. Hierdoor ontstaat een modulaire opbouw, waarbij met één set een breed scala aan oplossingen kan worden gecreëerd. Door deze aanpak kunnen we efficiënter inspelen op uiteenlopende technische eisen en toepassingen, terwijl we tegelijkertijd de installatie- en onderhoudsprocessen vereenvoudigen. Kortom, één flexibel ontwerp dat zich aanpast aan elke situatie!
Lego PC2502
Component 👁️ Hover voor afbeelding |
Beschrijving |
|---|---|
| Warmtepomp: Elga Ace binnendeel H 6 kW (HK87) | De binnenunit van de warmtepomp biedt primaire verwarming, koeling en energiebesparing door het hoog-efficiënte ontwerp. |
| Frame | Biedt structurele ondersteuning voor het veilig en netjes monteren en organiseren van alle componenten. |
| Circulatiepomp ALPHA2 15-40 130 1x230V 50Hz 6H | Deze circulatiepomp zorgt voor een efficiënte waterstroom binnen het verwarmingssysteem, optimaliseert het energieverbruik en vermindert geluid. |
| KUNSTSTOF EXPANSIEVATCONSOLE 1" | Verbindt het expansievat en zorgt voor een stabiele druk binnen het systeem. |
| Buffervat: Reflex Storatherm Heat Mini H 50 | Dit buffervat slaat verwarmd water op om piekbelastingen te beheren en de werking van het systeem te stabiliseren. |
| LUCHT- EN VUILAFSCHEIDER MET MAGNEET DISCALDIRTMAG Ø22 | Scheidt lucht en vuil van de waterkringloop, beschermt het systeem tegen verstoppingen en slijtage. |
Afmetingen: 746 x 600 x 775 mm (Hoogte x Breedte x Diepte)
Deze opstelling toont het frame met een Reflex buffervat, boiler en extra componenten zoals een warmtepomp en geavanceerde pijpverbindingen. Het is ontworpen voor maximale efficiëntie en flexibiliteit, waardoor het compatibel is met verschillende HVAC-systemen.
Lego PC2504
De Lego PC2504 Set is een uitgebreide versie van de eerdere hybride set, met toevoeging van een boiler, een expansievat voor zowel verwarming als koeling, en een expansievatconsole. Deze set biedt een verbeterde functionaliteit en flexibiliteit voor verschillende verwarmings- en koelsystemen. Het modulaire ontwerp maakt het mogelijk om eenvoudig onderdelen toe te voegen of te verwijderen op basis van specifieke projectbehoeften. In vergelijking met de vorige set, waarin alleen de basiscomponenten voor verwarming waren geïntegreerd, biedt de Lego PC2504 Set een bredere toepassingsmogelijkheden en een betere integratie van de verwarmings- en koeltechnologieën, waardoor het een veelzijdige keuze is voor moderne installaties.
Component👁️ Hover voor afbeelding |
Beschrijving |
|---|---|
| Warmtepomp: Elga Ace binnendeel H 6 kW (HK87) | De binnenunit van de warmtepomp biedt primaire verwarming, koeling en energiebesparing door het hoog-efficiënte ontwerp. |
| Frame | Biedt structurele ondersteuning voor het veilig en netjes monteren en organiseren van alle componenten. |
| Circulatiepomp ALPHA2 15-40 130 1x230V 50Hz 6H | Deze circulatiepomp zorgt voor een efficiënte waterstroom binnen het verwarmingssysteem, optimaliseert het energieverbruik en vermindert geluid. |
| KUNSTSTOF EXPANSIEVATCONSOLE 1" | Verbindt het expansievat en zorgt voor een stabiele druk binnen het systeem. |
| Buffervat: Reflex Storatherm Heat Mini H 50 | Dit buffervat slaat verwarmd water op om piekbelastingen te beheren en de werking van het systeem te stabiliseren. |
| LUCHT- EN VUILAFSCHEIDER MET MAGNEET DISCALDIRTMAG Ø22 | Scheidt lucht en vuil van de waterkringloop, beschermt het systeem tegen verstoppingen en slijtage. |
| Xtreme 24 Concentric Hr-ketel | Een geavanceerd rookgasafvoersysteem dat zorgt voor een veilige, efficiënte en betrouwbare afvoer van rookgassen. |
| Expansievat | Een expansievat dat het drukniveau in het systeem stabiliseert. |
| Expansievatconsole met ontluchter | Een steunstructuur voor het expansievat met een ingebouwde ontluchter. |
Lego PC2505
De Hybride Set is een geavanceerd systeem dat is ontworpen om de verwarmings- en koelbehoeften van je huis te optimaliseren. Het integreert een zeer efficiënte warmtepomp, een buffervat om overtollige warmte op te slaan, een vuilseparator ter bescherming van het systeem tegen onzuiverheden, en een circulatiepomp om een vloeiende waterstroom te garanderen. Samen bieden deze componenten een milieuvriendelijke, energie-efficiënte oplossing die het energieverbruik vermindert en tegelijkertijd het comfort van je huis behoudt.
Component👁️ Hover voor afbeelding |
Beschrijving |
|---|---|
| Albrand verdeler type Messing 6 groeps 3/4" | Een robuuste verdeler van messing, ontworpen voor het gelijkmatig verdelen van water over 6 groepen in verwarmings- en koelsystemen. |
| Frame | Biedt structurele ondersteuning voor het veilig en netjes monteren en organiseren van alle componenten. |
| ComfortZone Zoneregelaar | Een geavanceerde klimaatbeheereenheid die de temperatuur in verschillende zones nauwkeurig regelt, waardoor energie-efficiëntie en optimaal comfort worden gegarandeerd. |
| Reflex Membraam-Expansievat Reflex C 18 | Dit expansievat is ontworpen voor het handhaven van een stabiele druk in verwarmingssystemen. Het membraam zorgt voor een efficiënte werking en voorkomt schade door overdruk. |
| Buffervat: Reflex Storatherm Heat Mini H 50 | Dit buffervat slaat verwarmd water op om piekbelastingen te beheren en de werking van het systeem te stabiliseren. |
| LUCHT- EN VUILAFSCHEIDER MET MAGNEET DISCALDIRTMAG Ø22 | Scheidt lucht en vuil van de waterkringloop, beschermt het systeem tegen verstoppingen en slijtage. |
| SpiroVent RV2 | Een hoogwaardige lucht- en vuilseparator die zorgt voor de efficiënte verwijdering van lucht en onzuiverheden uit het systeem, wat bijdraagt aan een betere werking en langere levensduur van het verwarmingssysteem. |
Afmetingen: 746 x 598 x 726 mm (Hoogte x Breedte x Diepte)
Het is ontworpen voor maximale efficiëntie en veelzijdigheid, en biedt een oplossing voor zowel verwarming als koeling. Het systeem is flexibel en compatibel met verschillende HVAC-toepassingen.
Lego PC2506
De Lego PC2506 is een geavanceerde hybride set die speciaal is ontworpen om de prestaties van moderne verwarmingssystemen te optimaliseren. Deze set combineert hoogwaardige componenten zoals een buffervat, circulatiepomp, vuilafscheider en open verdeler om maximale efficiëntie en betrouwbaarheid te garanderen. Dankzij het modulaire ontwerp kan de set eenvoudig worden aangepast aan verschillende projectbehoeften, waardoor het geschikt is voor zowel nieuwbouw als renovatieprojecten. De Lego PC2506 biedt een flexibele, toekomstbestendige oplossing voor uiteenlopende HVAC-installaties.
Component👁️ Hover voor afbeelding |
Beschrijving |
|---|---|
| Frame | Biedt structurele ondersteuning voor het veilig en netjes monteren en organiseren van alle componenten. |
| Circulatiepomp ALPHA2 15-40 130 1x230V 50Hz 6H | Deze circulatiepomp zorgt voor een efficiënte waterstroom binnen het verwarmingssysteem, optimaliseert het energieverbruik en vermindert geluid. |
| LUCHT- EN VUILAFSCHEIDER MET MAGNEET DISCALDIRTMAG Ø22 | Scheidt lucht en vuil van de waterkringloop, beschermt het systeem tegen verstoppingen en slijtage. |
| Open Verdeler 22 knel (35kW) | De open verdeler zorgt voor een goede waterzijdige balans tussen het primaire (aanvoer) en het secundaire (vraag) circuit. Daarnaast verwijdert de open verdeler effectief vuil (magnetische vuildeeltjes) en lucht. |
| Buffervat: Reflex Storatherm Heat Mini H 50 | Dit buffervat slaat verwarmd water op om piekbelastingen te beheren en de werking van het systeem te stabiliseren. |
Afmetingen: 746 x 600 x 563mm (Hoogte x Breedte x Diepte)
Deze opstelling toont het frame met een Reflex buffervat, een circulatiepomp, een lucht- en vuilafscheider en een open verdeler. Het ontwerp zorgt voor een optimale waterzijdige balans en bescherming van het systeem tegen vuildeeltjes en luchtinsluitingen. Deze set biedt maximale efficiëntie en flexibiliteit en kan eenvoudig worden aangepast aan verschillende HVAC-toepassingen.
Lego PC2507

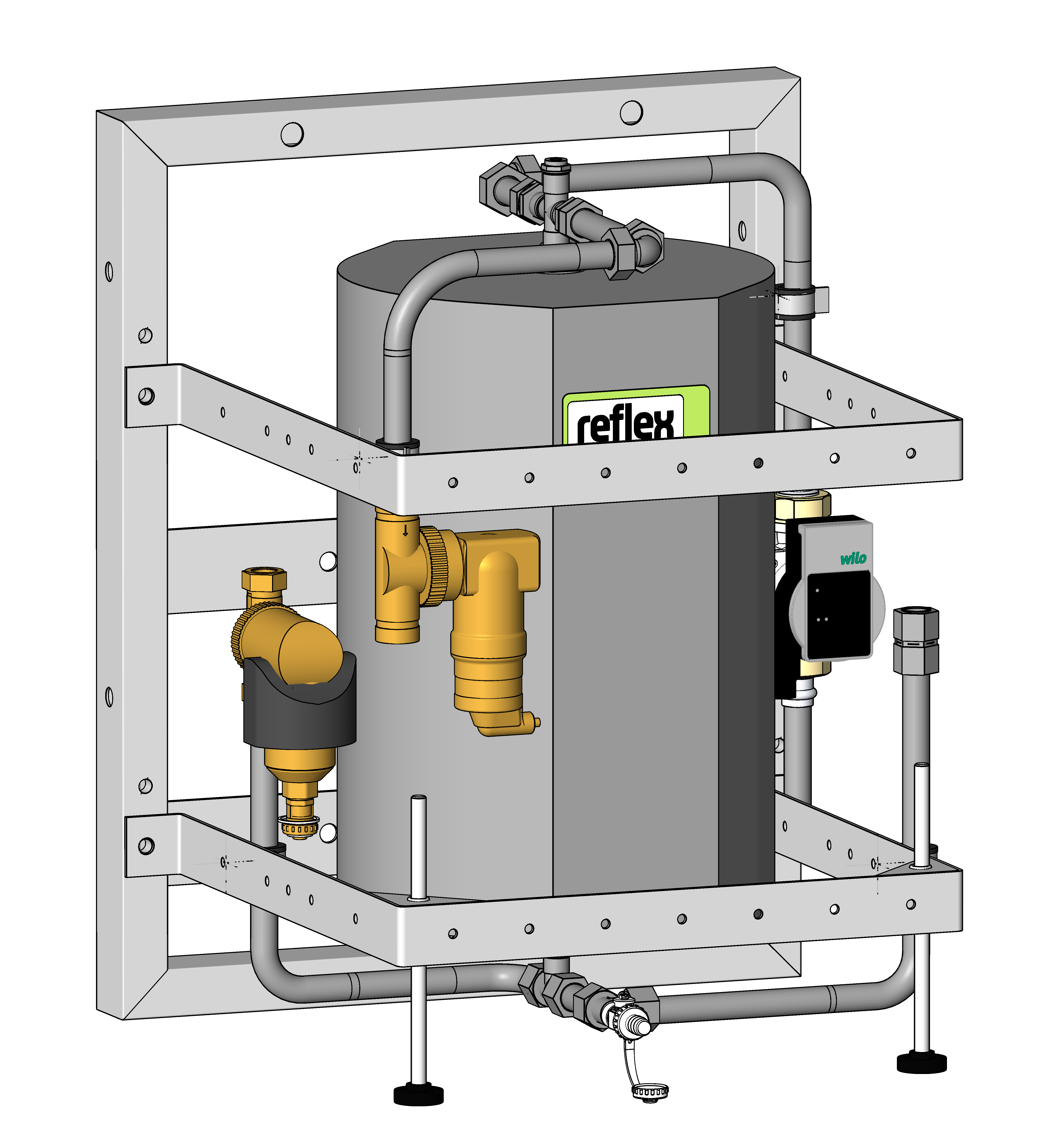

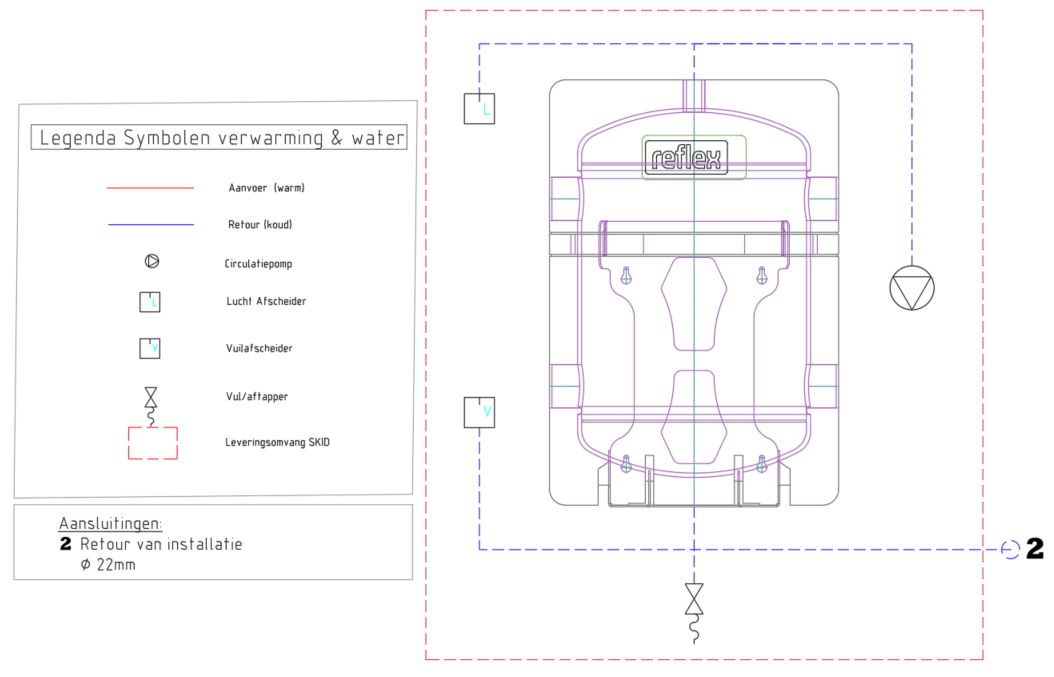

De LEGO PC2507 Set is een veelzijdige en robuuste oplossing voor zowel verwarmings- als koelsystemen. Het omvat een stevig frame, een efficiënte circulatiepomp, een buffervat voor warmteopslag, en vuil- en luchtafscheiders voor optimale prestaties van het systeem.
Component👁️ Hover voor afbeelding |
Beschrijving |
|---|---|
| Frame | Een stevig frame ontworpen om alle componenten veilig te ondersteunen en te organiseren. |
| Buffervat: Reflex Storatherm H 100 | Een buffervat dat overtollige warmte opslaat en helpt om de systeembelasting te stabiliseren. |
| SpiroTrap MBC 22mm | Een vuilafscheider die vuildeeltjes en magnetiet verwijdert om het systeem efficiënt te laten werken. |
| SpiroVent RV2 | Een lucht- en vuilseparator die zorgt voor de efficiënte verwijdering van lucht en onzuiverheden uit het systeem. |
| Stratos PICO 25/0,5-4-130 | Hoogrendementpomp Wilo-Stratos PICO, elektronisch geregeld Natloper-circulatiepomp met schroefdraadaansluiting, & blokkeerstroombestendige synchroonmotor conform ECM. |
Deze set biedt een complete oplossing voor zowel verwarming als koeling en zorgt voor een stabiele, betrouwbare werking. Dankzij het flexibele ontwerp is het systeem compatibel met diverse HVAC-toepassingen, wat bijdraagt aan een efficiënte en duurzame installatie.

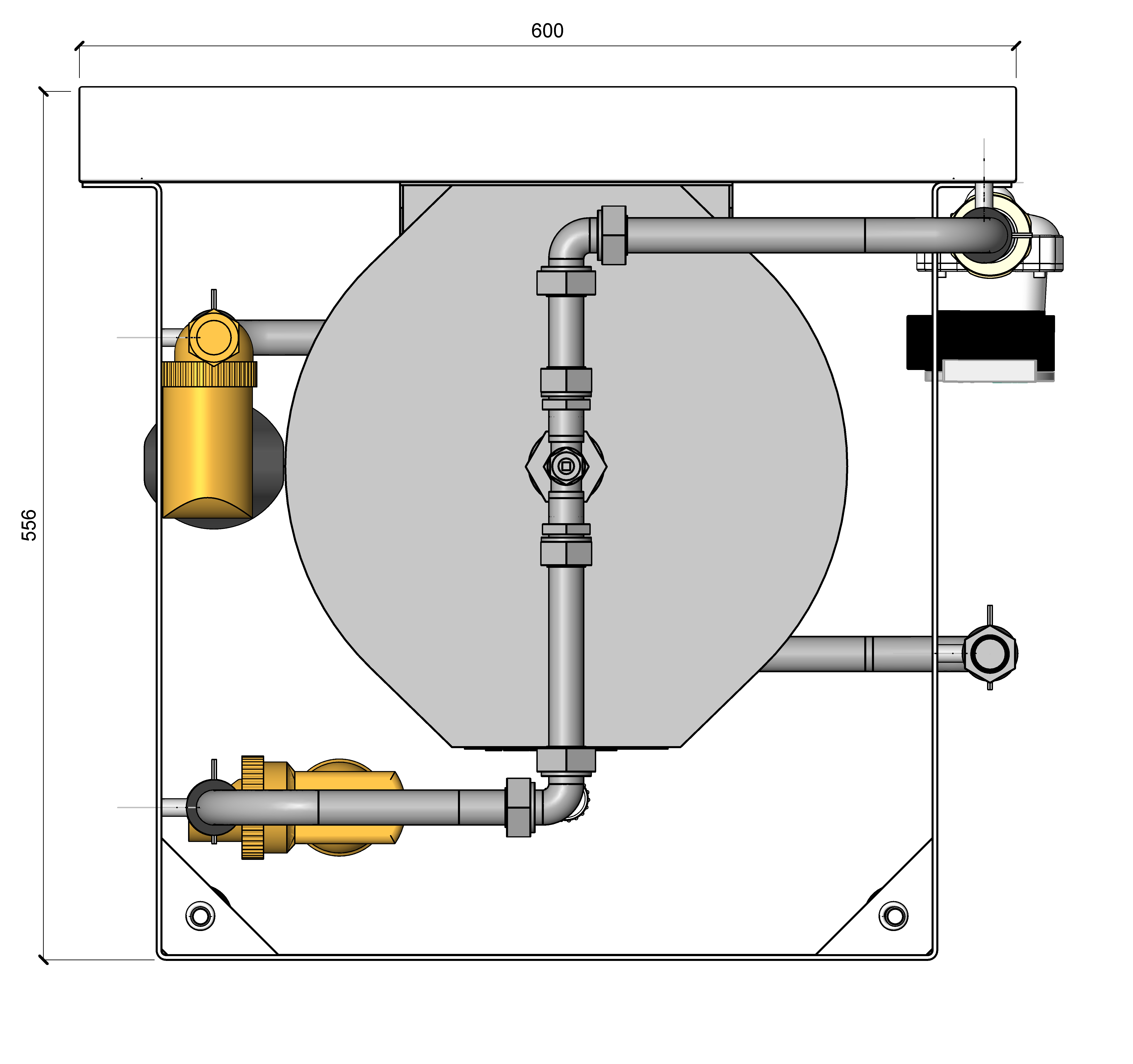

Afmetingen: 746 x 600 x 556 mm (Hoogte x Breedte x Diepte)
Maximale efficiëntie en veelzijdigheid staan centraal in de LEGO PC2507 Set. Dit systeem biedt niet alleen oplossingen voor zowel verwarming als koeling, maar is ook flexibel inzetbaar binnen verschillende HVAC-toepassingen. Of het nu gaat om residentiële of commerciële projecten, de set zorgt voor een duurzame en stabiele werking die bijdraagt aan een optimaal binnenklimaat.
